（五）剖面工具

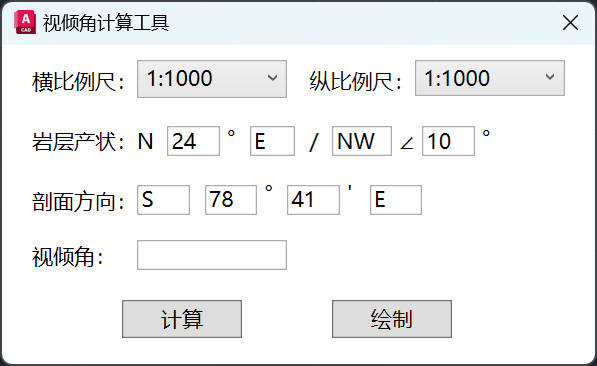

1.视倾角
命令：SQJ
根据提示选择绘图比例尺，输入产状要素及剖面方向。点击“计算”按钮，即可计算出视倾角。计算结束后，点击“绘制”按钮，对话框即会隐藏，在浩辰软件中选择插入点后，绘制完成。
2.图切剖面
（1）图切剖面
命令：TQPM
①切剖面准备

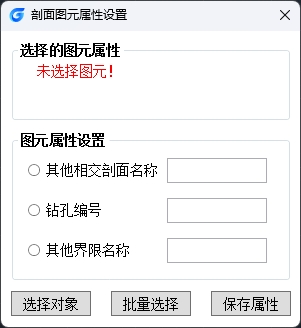

在图切剖面之前，点击“设置对象属性”按钮，设置与剖面线相交的其他线条或钻孔的属性信息，在图切剖面时会自动提取图元的属性信息。
②图切剖面设置
用户根据需求设置“剖切等高线”或“临近高程点投影”选项，其中临近高程点投影选项会将距离剖面线5m范围内的高程点投影到剖面线上。
③图切剖面

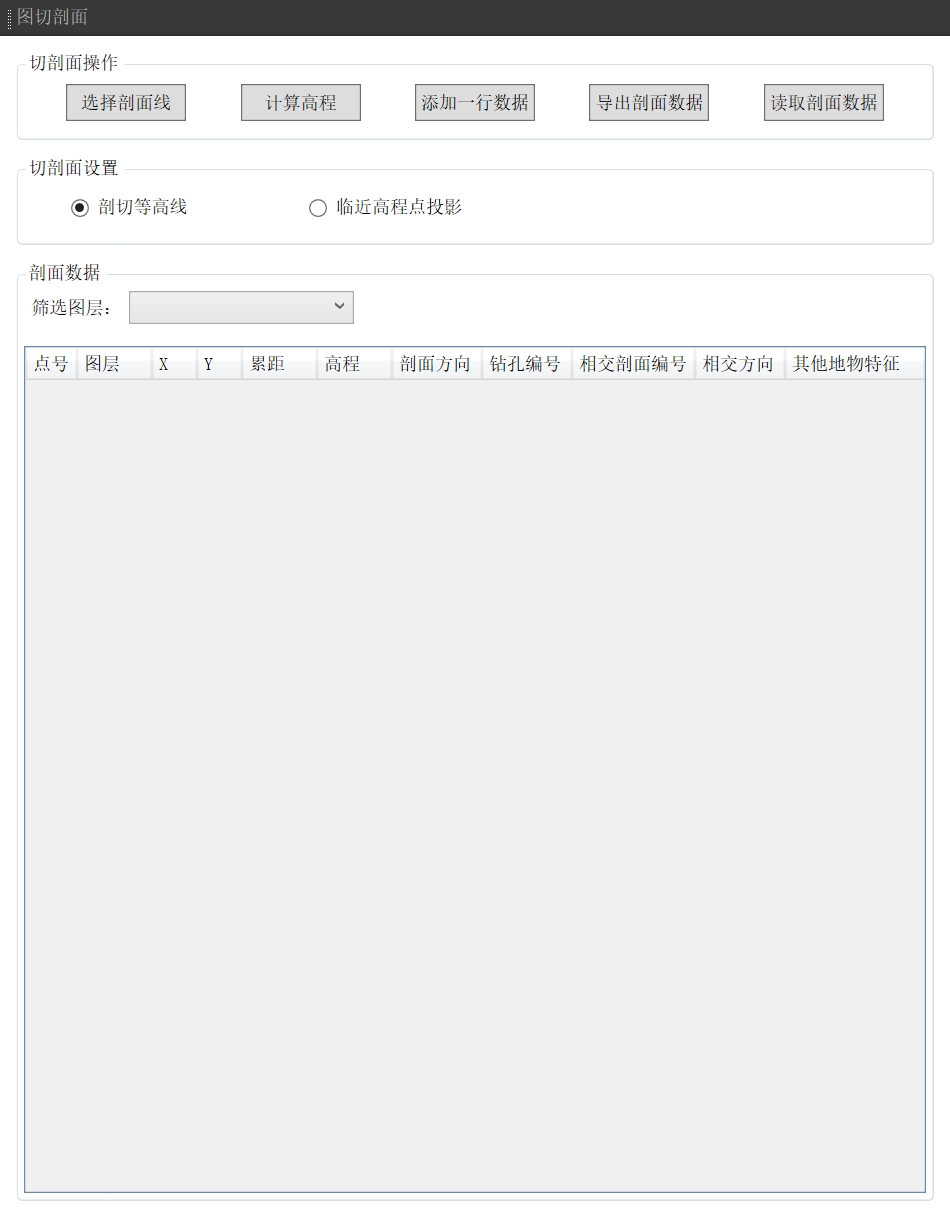

在图切剖面对话框中点击“选择剖面线”按钮，并根据提示选择剖面线及剖面的起始点，插件会进入自动切剖面进程。完成后，所有交点会按顺序显示在面板上。用户需要依次查看高程数值，并在其他相交剖面填写上相交剖面线、钻孔、地质界限等信息。
④修改数据
用户单击高程值输入框可修改高程值，并且根据需要在对应的项目上输入钻孔编号、其他地物特征、相交剖面编号，其中相交剖面方向根据相对于剖切线方向输入“左”或“右”。
在数据显示面板中按Shift或Ctrl可单选或多选数据行，选择完成后，按键盘“Delete”键删除数据行。该操作无法恢复数据，请确认后再删除。
如需添加数据，点击“添加一行数据”按钮，面板会显示该行数据，高程数值会基于该点的两侧的高程自动计算。
如需显示点位，选中数据行，右键选中“显示点位”按钮，即可在绘图区显示点位，点击绘图区取消显示。浩辰CAD2021-2022无法实现该操作。
如需计算某点的高程，则点击“计算高程”按钮，按提示计算该点高程。
⑤导出数据
数据修改结束后，检查最后一行数据是否包含剖面方向内容，如无此内容则无法生成剖面方向，检查完成后，点击“导出数据”按钮，在弹出的对话框中选择保存路径及文件名，完成保存。保存的数据为.xlsx格式，用Excel软件可打开修改。
如果重新编辑数据，可通过“读取数据”按钮，重新导入编辑。
（2）绘制剖面
命令：PMPLOT
在弹出的剖面参数设置对话框中，点击“选择剖面文件”按钮，读取剖面数据后，会自动加载高程值的上下限，默认最大值为地面线最高点高程值取整十后增加10m，最小值为地面线最低点取整十后减100m，用户可根据需要自行修改。
设置剖面绘制比例，并勾选需要绘制的项目栏及栏高，其中根据分院制图习惯，已默认选中距离、剖面方向、剖面位置及间距、勘探点投影及间距四个选项，用户可自主修改，选择完毕后点击“确认”按钮。在浩辰CAD中点击插入点即可绘制剖面。
3.高程标尺
命令：GCBC
根据命令行提示，依次设置高程标尺的最大高程值、最小高程值和绘图比例尺，用户依次选择左侧和右侧标尺的插入点后即可生成。
