（一）钻孔工具
钻孔工具包含剖面钻孔棒棒图、钻孔柱状图、动力触探曲线和静力触探曲线等功能。

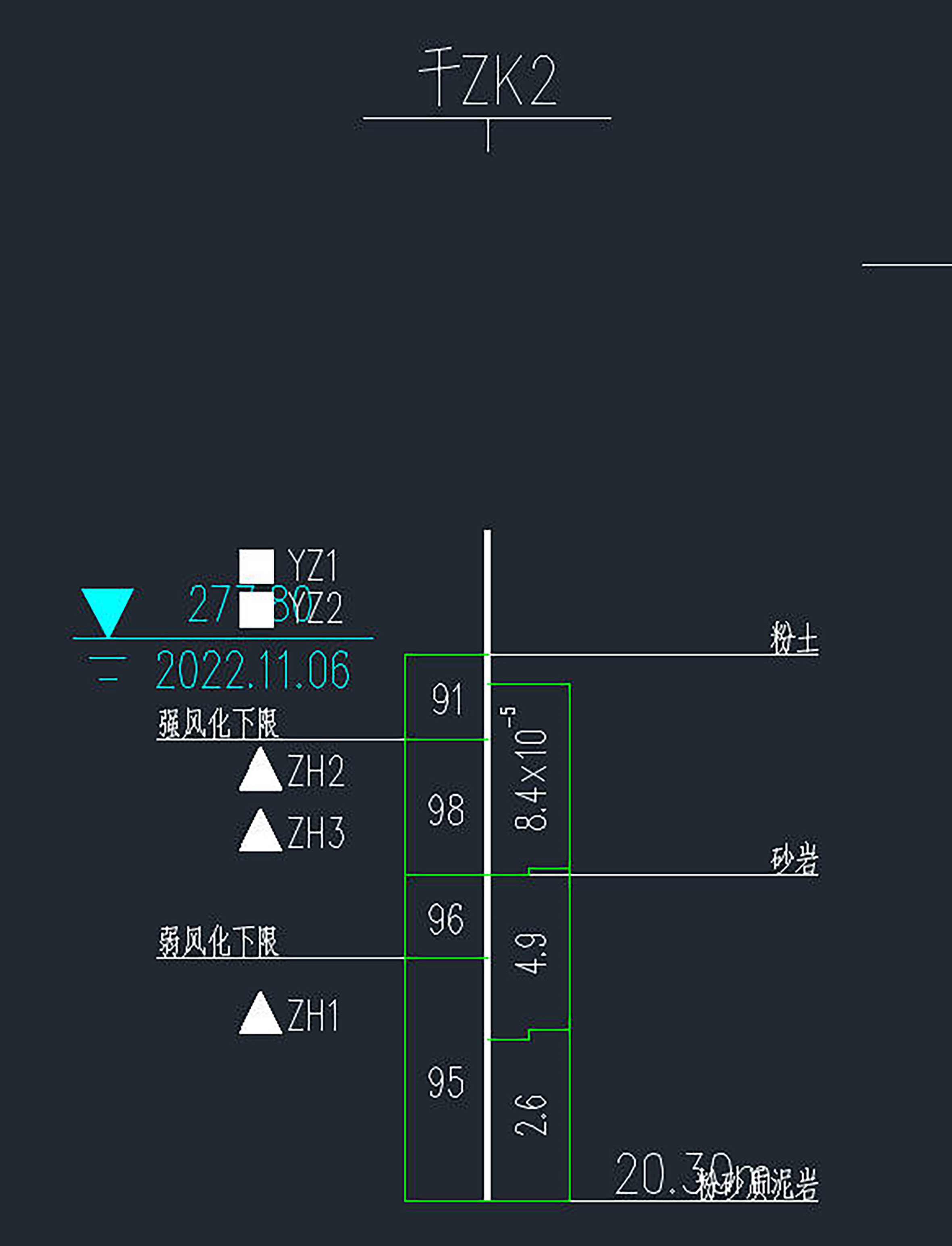

1. 剖面钻孔
本功能用于剖面图上表示勘探点地层岩性分层、风化界限、岩心获得率、水文试验、地下水位、取样位置及名称、原位试验等的信息简图。
（1）Excel数据输入
打开Excel软件，并新建空白文档。 在GeoEasyTools标签下的“棒棒图”命令栏下单击“钻孔数据输入模板”按钮，在生成的输入模板下输入所需钻孔数据。 数据输入完成后，单击“保存txt钻孔文件”按钮，选择保存位置。如需修改钻孔数据，单击“打开txt钻孔文件”按钮，修改数据后重新保存即可。
（2）生成剖面钻孔成果
命令：BBT
在弹出的对话框中选择钻孔txt文件后（也可多选），确定。在CAD中单击钻孔插入位置，即可生成剖面钻孔成果。

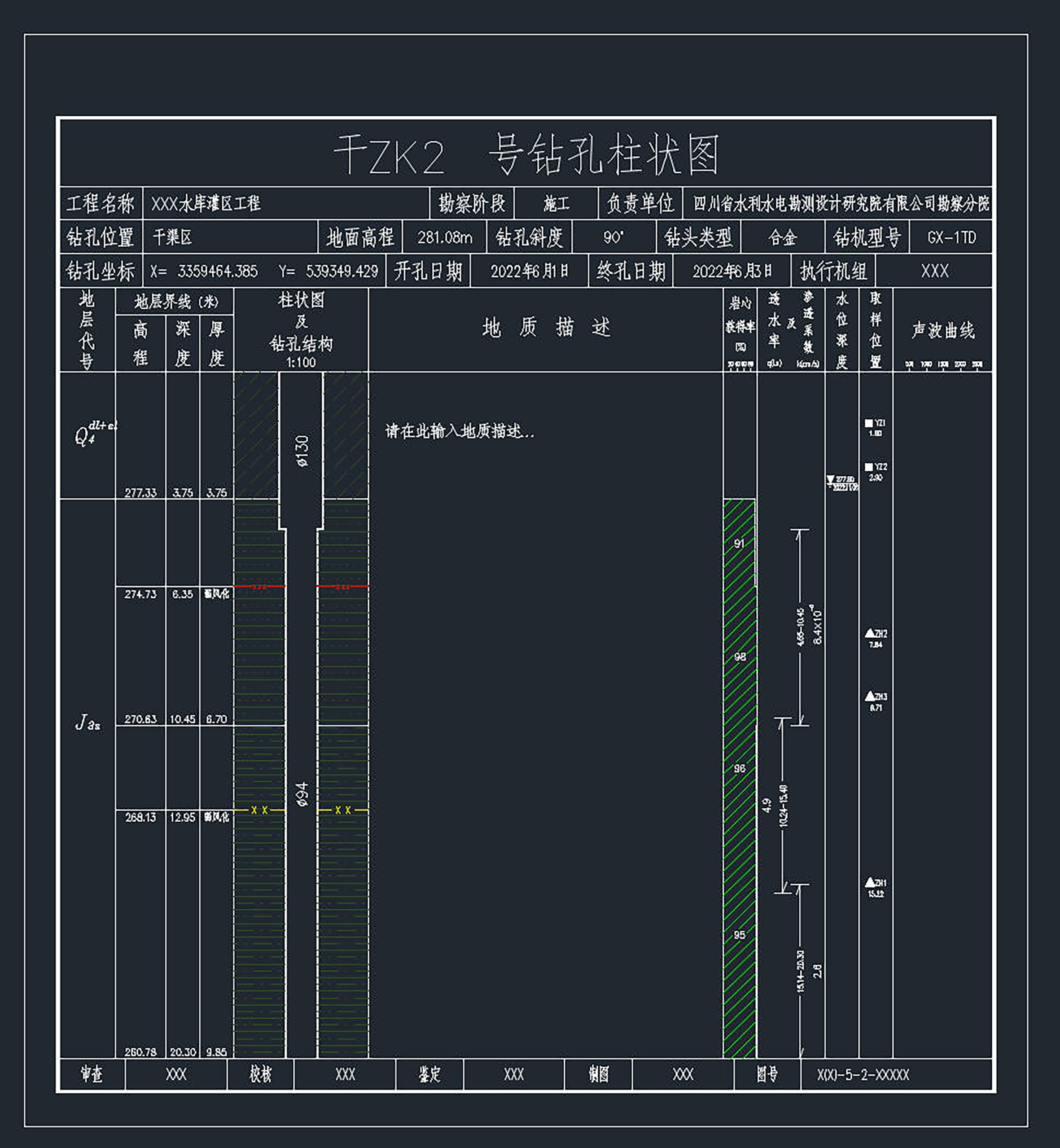

2. 钻孔柱状图
本功能用于按制图规范格生成标准图表显示钻孔各类地质信息，包括地层岩性分层、风化界限、钻孔结构、岩心获得率、地质文字描述、压（注）水试验成果、终孔水位、取样编号及位置、声波波速曲线等内容。 数据格式：生成钻孔柱状图的数据格式txt文件与棒棒图数据文件相同，数据操作参照棒棒图说明。**地质描述采用Word文件，文件名称与txt文件保持一致，后缀名为.docx，且必须与txt文件在同一路径下。**岩性花纹采用首字母大写花纹代码，用户可参照安装目录下的“岩性花纹代码查询表”，如岩性在表中无法查询到，则不生成花纹，用户可自行填充。
命令：ZZT
在弹出的对话框中选择钻孔txt文件后（也可多选），确定。在浩辰CAD中依次单击柱状图插入位置，即可生成钻孔柱状图成果。

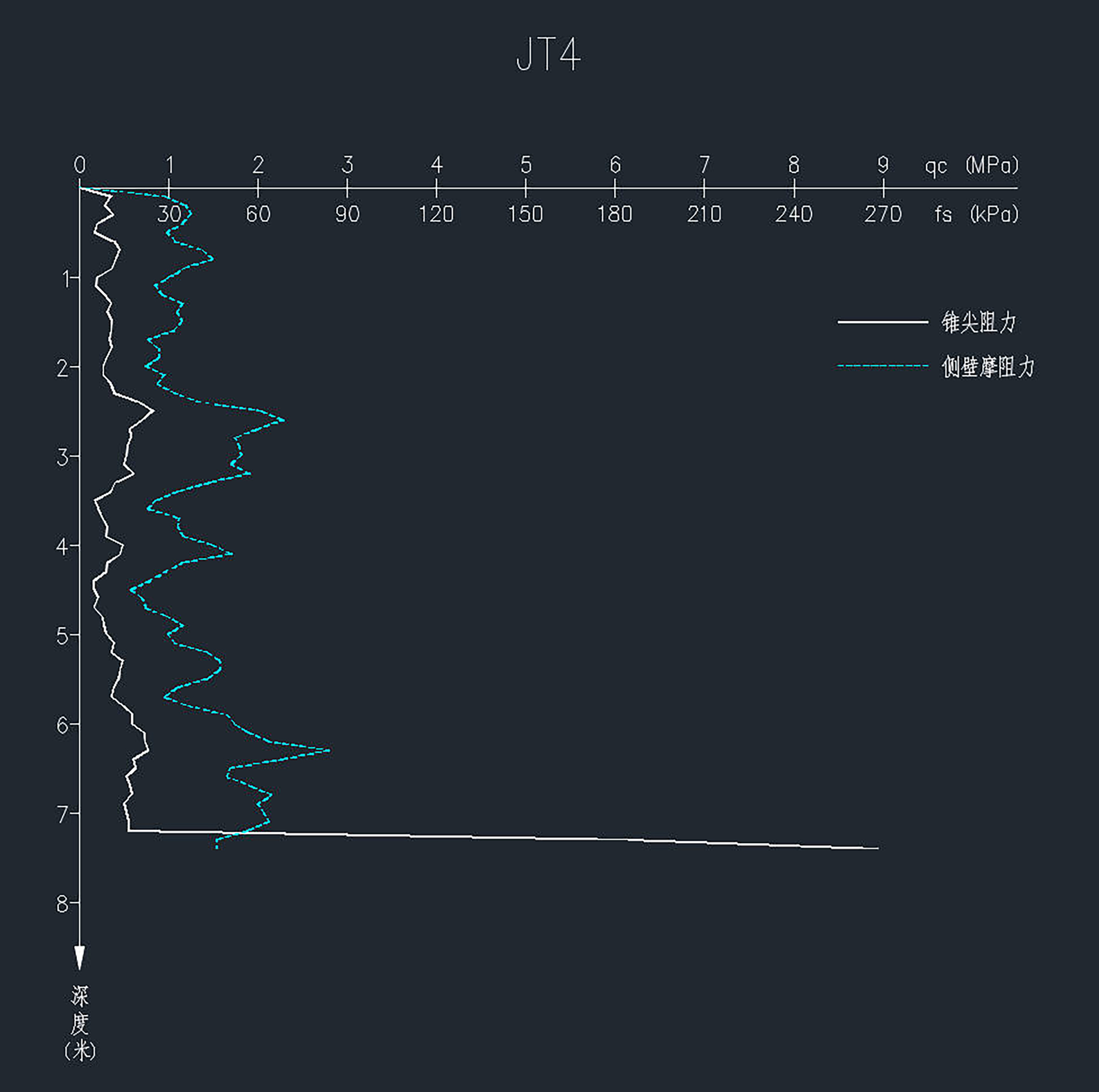

3. 静力触探曲线
（1）双桥静力触探曲线
本功能用于在剖面图中绘制勘探点静力触探曲线，数据格式采用KE-2103型静探微机导出的dat数据文件。
命令：SQJLCT
在选择文件对话框中选择需要绘制的静探.dat文件（静探微机中导出的原始格式），点击确定。在浩辰CAD中单击插入位置，生成静力触探曲线成果。
（2）单桥静力触探曲线
本功能用于在剖面图中绘制勘探点静力触探曲线，数据格式采用Excel中输入的数据文件。
①Excel数据输入
新建一个空白Excel表格文件，或者在已有Excel表中新建空白工作表，在GeoEasyTools标签下的“静力触探”命令栏下单击“单桥数据输入模板”按钮，在生成的输入模板下输入所需静探数据，保存文件后关闭Excel文件。
②生成单桥静力触探曲线
命令：DQJLCT
在选择文件对话框中选择需要绘制的单桥静探.xlsx文件，点击确定。在浩辰CAD中单击插入位置，生成单桥静力触探曲线成果。

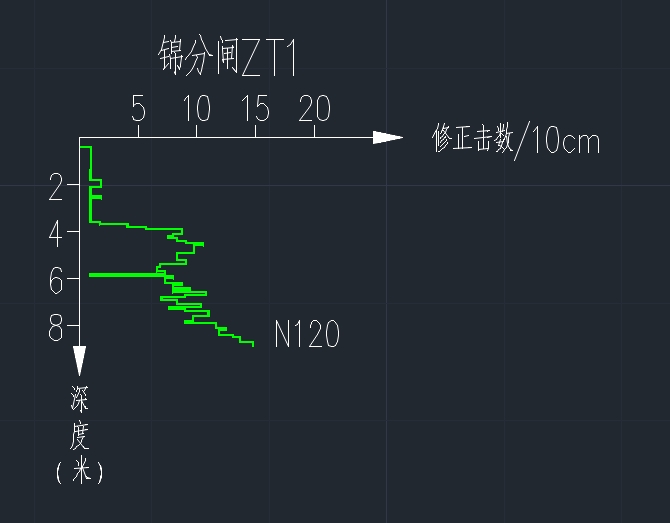

4. 动力触探曲线
本功能用于在剖面图中绘制勘探点动力触探曲线。
（1）Excel数据输入
打开Excel软件，并新建空白文档。
在GeoEasyTools标签下的“动力触探”命令栏下单击“动力触探输入模板”按钮，在生成的输入模板下输入所需动探数据。输入动力触探孔名称、钻杆长度、孔深、实测击数、校正击数等数据。
数据输入完成后，单击“保存动探文件”按钮，选择保存位置。如需修改动探数据，单击“打开动探文件”按钮，修改数据后重新保存即可。
（2）生成动力触探曲线
命令：DLCT
选择动探txt文件（也可多选），确定。在浩辰CAD中依次单击插入位置，生成动力触探曲线成果。
