（四）平面工具
平面工具包括图框、图签、绘制勘探线图抓、比例尺及指北针、节理产状、地质线型、地质图块、节理玫瑰花图和赤平投影图等功能。
1.面积求和
命令：MJQH
根据命令行提示，选择需要统计面积的闭合多段线后回车确定，会在命令行显示结果。
2.线段求和
命令：XDQH
根据命令行提示，选择需要统计的线条（直线、多段线）后回车确定，会在命令行显示结果。
3.增加横剖面
命令：ZJHPM
根据命令行提示，选择纵剖面线后，点击横剖面的位置并输入剖面线长度，即可生成横剖面。横剖面的宽度和图层与选择的纵剖面一致。
4.绘制图抓
命令：TZ
根据命令行提示，依次选择剖面线起点、和比例尺，即可绘制勘探线图抓。该功能支持包含曲线段的剖面线使用，生成的图抓图层与剖面线图层一致。使用此功能生成图抓的勘探线，可以在图切剖面中自动识别勘探线方向。
5.勘探线编号
命令：KTXBH
根据命令行提示，选择需要添加编号的勘探线（多段线）后，输入勘探线编号，设置编号文字高度，默认值为3.5，回车确定。使用此功能生成勘探线编号，可以在图切剖面中自动识别勘探线编号。
6.绘制平面产状
命令：CZ

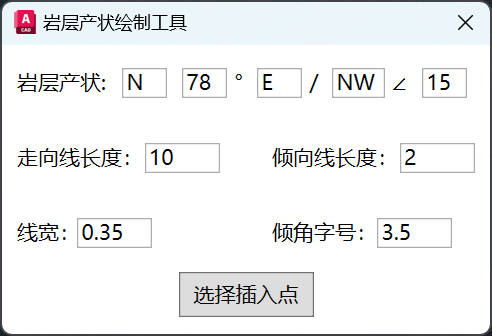

在弹出的对话框中，输入产状信息，并设置产状生成样式，点击“选择插入点”按钮。根据命令行提示，点击插入点即可生成。如需取消绘制，按“ESC”键即可。
7.地层代号
命令：DCDH

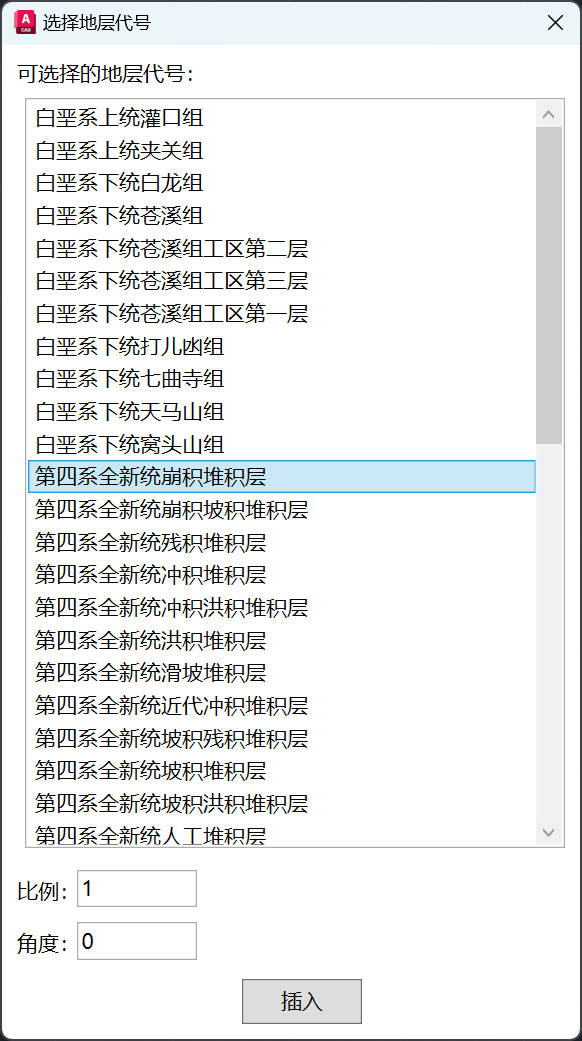

在弹出的对话框中，选择需要插入的地层代号，并设置插入比例及角度，点击“插入”按钮。根据命令行提示，点击插入点即可生成。如需取消绘制，按“ESC”键即可。
8.三点法测岩层产状
命令：TPMTOCZ
根据命令行提示，选择参加计算的三个高程点，结果会显示在命令行中。
9.查询累距
命令：PLCX
根据命令行提示，依次选择查询的多段线及查询点位，结果会显示在命令行中。
10.累距标注
命令：POLYLINECX
在弹出的对话框中，点击“选择多段线”按钮，根据提示选择需要标注的多段线，之后多段线的属性信息会显示在界面中，用户核对其起点、终点及长度是否正确。如果多段线方向相反，可点击“反向”按钮。在确认信息后，在文本框中输入需要查询点在多段线上的累距，点击“显示点”按钮，图形界面将显示点的位置，并用十字坐标临时标注，用户点击图形界面，临时标注即可消失。如需标注，点击“标注点”按钮。
11.图元背景遮盖
命令：TYZG
此功能用于对用户选择的图元添加统一的背景遮盖，可用于对平面图中的综合柱状图、玫瑰花图、图例、图签等进行背景遮盖。
根据命令行提示，设置图元遮盖的偏移距离，默认值为2。用户设置完成后，依次选择需要遮盖的图元，回车确认即可。
